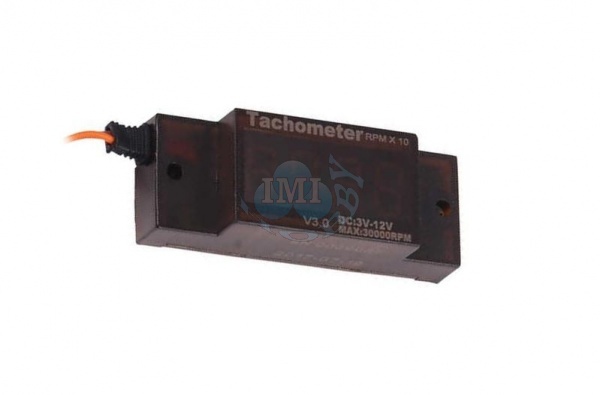

Digitálny otáčkomer pre 4-takt. motory

Otáčkomer pre motory slúžia k presnému meraniu otáčok motora priamo z čidla na kľukovej hriadeli. Pripojíte ho vsadením Y-kábla medzi snímač a zapaľovanie. Druhá možnosť pripojenia priamo na výstup pre otáčkomer pokial ho zapalovanie obsahuje. Otáčkomer je napájaný priamo z batérie zapaľovania a môže byť nastálo umiestnený v modeli, alebo ho môžete pripájať podľa potreby vyvedeným konektorom.

 Technické parametre:

• Použitie mikrokontrolérov PIC16F628
• Nepotrebujú batérie, napájanie zo zapalovania
• Štandardný konektor FUTABA (Black-Red-Negatívne Pozitívne a White-Signal)
• Použitie high-jas LED digitálne trubice.
• Rozsah vstupného napätia: 3.5V-8.4V
• Prúdový odber 25 mA, 60 mA
• Mini tachometer ukazuje až 30.000 otáčok za minútu
• Skutočné otáčky = digitálnym displejom x 10
• Veľkosť tela: 41 mm x 17 mm L 12 mm Š x H
• Window Veľkosť: 30mm x 15mm H L
•  Váha: 8,5 g

 Inštrukcie:

1. Zapojte tachometer Y-káblom medzi  Hallov snímač a zapaľovanie.
2. Zapojte priamo do zapalovania na vytup na tachometer
3. Ak má zapalovanie vystup na tachometer nezapajajte na Y-kabel

Poznámka:

• Spojovacie zástrčky dajte do výstuže, aby sa zabránilo vibráciám.
• Hallov snímač a tachometer napájanie dalej od zapaľovania a kábla vysokého napätia
• Od prijímačovej antény minimálne 30 cm
• Pripojenie otáčkomera sa neodporúča  cez Y- kábel za letu.
• Najlepšie odstrániť Y kábel k obnoveniu pôvodného pripojenie snímača.
• Mozete pouzit vypínač alebo odpojiť Y kábel a prepojit priamo so snímačom.
• Do Zapalovania s výstupom na otáčkomer može byť zapojený otáčkomer aj za letu.

  Poznámka:

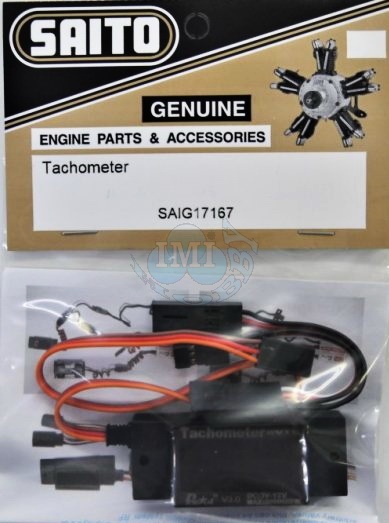

  Tento otáčkomer Rcexl je vyrobený pre SAITO možno v iných zapalovaniach použiť tachometer a zaručiť presnosť
