GEMINI 3018 je regulátor napájania / regulátor napätia určený pre modely so spaľovacími motormi, turbínami a droni.
- Zariadenie má 2 redundantné vstupy S.BUS1 / 2 a 18 výstupov PWM.
- Regulátor má dva samostatné vstupy pre použitie dvoch 2S LiPo paketov, s automatickým prepínaním medzi vstupmi a vyrovnávacími napätiami v obidvoch balíkoch (načíta sa balík s vyšším napätím). V prípade prevádzky v režime DUAL BATTERY je systém po odpojení jedného balíka stále stabilný, pričom je aktivovaný zvukový alarm a signalizácia LED. Je možné pracovať iba na jednom napájacom zdroji (režim SINGLE BATTERY).
POZOR! Vstupné konektory MPX batérie na doske GEMINI 3018 nie sú určené na časté vkladanie a vyberanie zástrčky - môže dôjsť k poškodeniu zariadenia. Odporúča sa použiť dodané napájacie káble a navliecť pakety LiPo do modrých zásuviek XT60.
- Namiesto štandardného prepínača má GEMINI špičkový elektronický FSS-5 (bezporuchový spínač). Spínač má LED diódy informujúce o stave pripojených LiPo batérií.
- GEMINI 3018 sa zapína / vypína stlačením tlačidla spínača FSS-5 na 3 sekundy. Po zapnutí prístroj vykoná autodiagnostiku (SELF-TEST). V režime SINGLE BATTERY bude jeden signál BEEP, v režime DUAL BATTERY dva zvukové tóny.
Dizajn manažéra s použitím elektronického prepínača FSS-5, použité riešenia, veľmi dobré chladenie vo forme celohliníkového puzdra s chladičom zabezpečujú bezproblémovú prevádzku. Zlyhanie alebo odpojenie spínača FSS-5 nespôsobí vypnutie zariadenia.
GEMINI pripojené na LiPo 7,4V pakety redukuje / stabilizuje napätie na 6,0V, 6,6V alebo 7,4V (voliteľné prepínačom).
GEMINI podporuje protokoly S.BUS1 alebo S.BUS2. Poskytuje redundanciu signálu na vstupe umožňujúcom pripojenie dvoch prijímačov podľa princípu, že prijímač RX1 je hlavným prijímačom a RX2 je prídavný / pomocný prijímač. Ak sa v signáli z hlavného prijímača zistí nezrovnalosť, pomocný prijímač a automatický návrat sa automaticky prepnú späť, keď je signál z RX1 správny. Stav vstupov RX1 a RX2 je signalizovaný LED diódami:
- LED nesvieti - žiadny signál
- LED dióda svieti - signál je správny
- LED dióda pomaly bliká - rušenie signálu
- LED rýchlo bliká - dočasná strata signálu (napr. Možné problémy s pripojením)
V režime DUAL RECEIVER je po strate signálu prítomná aj zvuková signalizácia. Odporúča sa používať prijímače rovnakého typu. Použitie rôznych prijímačov, napr. 6208SB a 6108SB, sa neodporúča, hoci funguje.
Zariadenie môže pracovať iba s jedným prijímačom v režime SINGLE RECEIVER.
POZOR! GEMINI 3018 napája prijímače tým istým napätím, ktoré je nastavené na PWM výstupoch, takže skontrolujte špecifikácie prijímačov, ak môžu pracovať pri danom napätí, pretože hrozí ich poškodenie (najmä pri napájaní HV 7,4V).
GEMINI 3018 má 3 LED indikujúce stav:
- Signál - stav a kvalita signálu z prijímačov
- HV - signalizácia nastavenia výstupného napätia VN, tj 6,6V alebo 7,4V (v prípade nastavenia napätia 6,0V je dióda vypnutá)
- Indikátor zaťaženia - vnútorná teplota: zelená - nad 50 stupňov, žltá - nad 70 stupňov, červená so zvukovým alarmom - nad 80 stupňov
Prenos telemetrických dát - GEMINI poskytuje 3A prijímaču RX1, takže k nemu môžete pripojiť telemetrické senzory, ak daný prijímač poskytuje takéto možnosti.
INŠTALÁCIA: Zariadenie má montážne konzoly pre jednoduchú montáž do modelu. V prípade inštalácie na mieste vystavenom vibráciám sa odporúča namontovať zariadenie pomocou vibračných izolátorov (silenblokov). Keďže celé hliníkové puzdro je povrch, ktorý uvoľňuje teplo, nie je dovolené nič zakrývať ani ničiť. Istič má montážne otvory a musí byť stabilne upevnený na vonkajšej strane trupu alebo v montážnom ráme vrtu. GEMINI 3018 a spínač FSS-5 nie sú vodotesné!
NÁVOD
Technické špecifikácie:
- 2x vstup pre LiPo 7.4V
- prúdová účinnosť: do 30A (lineárne)
- Nadmerné (redundantné) 2 signálne vstupy S.BUS1 / 2
- 18 výstupných kanálov PWM (1 až 16 proporcionálnych, 17/18 prepínaných) a 2 výstupy HPB (pre priame pripojenie servopohonov S.BUS1 / S.BUS2 alebo Mini Dualsky S.HUB)
- maximálne nepretržité zaťaženie jedného výstupu PWM (kanál) je 2,5A (dočasne 5A)
- frekvencia signálu na PWM výstupoch je synchronizovaná s frekvenciou S.BUS; v 18-kanálových režimoch FASST / FASSTest (MULTI) je frekvencia 70Hz; v 12-kanálovom režime FASSTest je frekvencia 170Hz, ktorá určuje použitie iba digitálnych servopohonov
- výstupné napätie nastavené spínačom: 6V, 6,6V, 7,4V
- nepretržitý prúdový výstup zariadenia závisí od nastaveného výstupného napätia a predstavuje: 30A pri 7,4V, 20A pri 6,6V a 15A pri 6,0V
- plné hliníkové puzdro

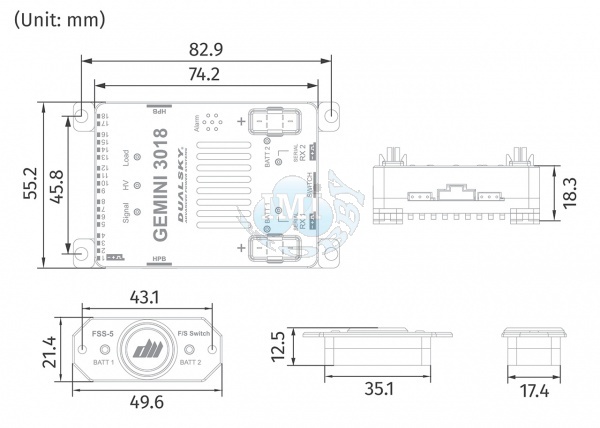

- rozmery: 74x55x18,3mm (DxŠxV)
- Hmotnosť: 102g (GEMINI 3018 s prepínačom FSS-5 neobsahuje prídavné spojovacie káble, rozbočovače, napájacie zdroje atď.)
- Zahŕňa: elektronický istič Fail Safe Switch 5 (FSS-5) s LED diódami informujúcimi o stave pripojených paketov LiPo, 2x napájací kábel XT60-MPX, 2x kábel JR-JR, skrutky a montážne podložky
POZOR! po ukončení letov odpojte napájanie od regulátora, pretože počas nečinnosti spotrebuje malé množstvo prúdu
Možnosť dokúpiť:
- KABELY JR-JR 22CM (2 ks)
- HUB S.BUS MINI
- KABEL XT60-MPX 250MM
- KABEL XT60-MPX 500MM

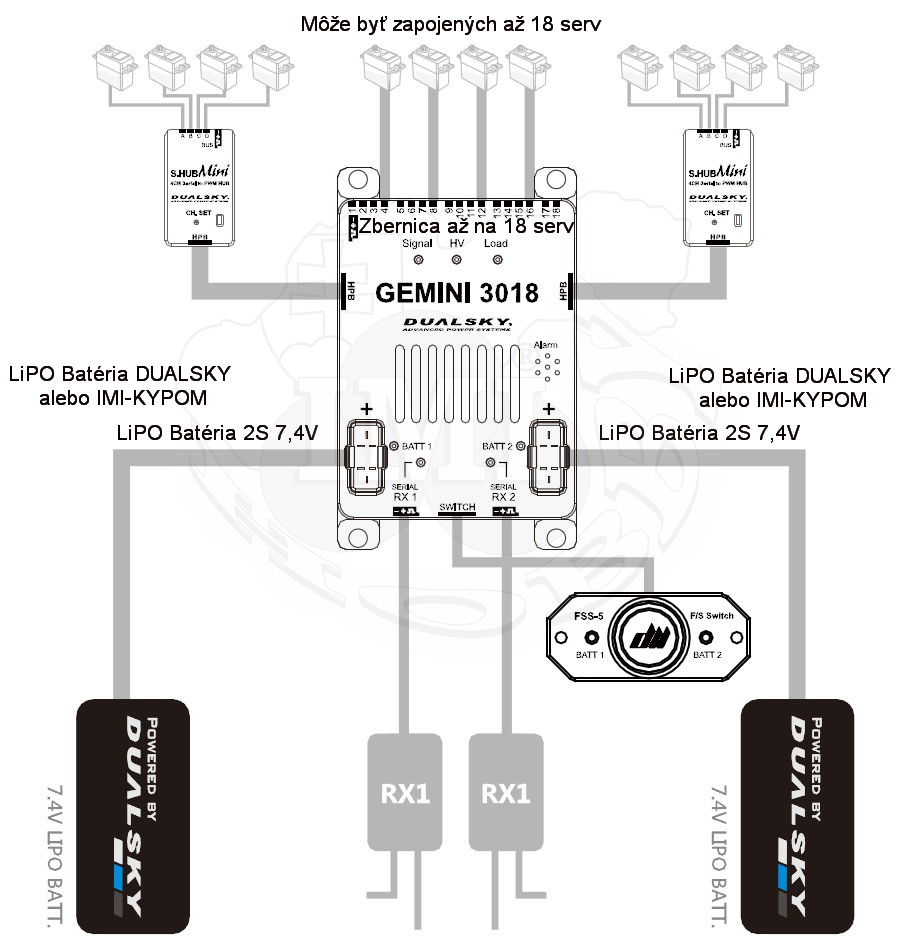

.jpg)
Zdroj energie:
- Napájací zdroj Gemini je navrhnutý pre 7,4V lítiovo-polymérovú batériu. Iné typy napájania sa neodporúčajú.
- Podporuje vstup s dvoma batériami. Redundantná stratégia je: Ako zdroj energie sa vyberie batéria s vyšším napätím.
- Vedľa batériovej zásuvky je LED dióda. Keď je kapacita 100%-80 %, LED je modrá; 80 % až 50 % LED je zelená; 50 % až 30 %, LED je žltá; Kapacita menej ako 30 %, LED je červená.
- Keď je kapacita batérie menšia ako 10 %. Bzučiak zapípa. Nezastaví sa pred vypnutím, aby pilot po pristátí venoval pozornosť nízkej batérii.
- V režime práce s dvoma batériami, ak je jedna batéria odpojená, systém funguje nepretržite a LED a bzučiaci alarm sa spustia súčasne. Poplach sa tentoraz nezastaví.
- Gemini tiež podporuje režim práce s jednou batériou.
- Keď je batéria pripojená ku Gemini, spotreba energie je miliampérová, aj keď je vypnutá. Ak sa nepoužije v ten istý deň, prosím, odpojte batérie od Gemini.
- Ak je batériová zásuvka na hlavnom tele často zapojená a odpojená, hrozí riziko poškodenia. Odporúča sa pripojiť batériu cez adaptér.
Zdroj signálu:
- Gemini podporuje protokol sériového vstupu SBUS1 alebo SBUS2 a podporuje až 18 kanálov výstupu PWM. Koľko kanálov je zahrnutých v zbernici, prosím, pozrite si manuál prijímača.
- Podporuje duálny vstup signálu. Redundantná politika je: RX1 je hlavný prijímač a RX2 je pomocný prijímač. Keď je kvalita signálu RX1 abnormálna alebo sa signál stratí, prepnite na RX2. Keď je RX1 obnovený, prepnite späť na RX1.
- Zdroje signálu majú vlastné LED indikátory. Žiadny signál, LED je vypnutá. Keď je signál normálny, LED je vždy zapnutá; ak je signál abnormálny, LED pomaly bliká; ak sa signál stratí a obnoví (napríklad problém s kontaktom vodiča), LED rýchlo bliká.
- V režime s dvoma prijímačmi sa stratí jeden signál, systém funguje nepretržite a zároveň sa spustí bzučiaci alarm.
- Gemini tiež podporuje režim práce s jedným prijímačom.
- Gemini dodáva rovnaké napätie prijímaču a výstupným zásuvkám, prosím, uistite sa, že prijímač dokáže pracovať pri tomto napätí.
- Kapacita napájania signálneho portu je približne 3A. Môže napájať niektoré servá alebo zariadenia, ale neodporúča sa to.
- Rôzne typy prijímačov sa neodporúčajú na miešanie (napr. 6208SB + 6108SB), hoci to funguje.
Prepínač:
Gemini je vybavený elektronickým prepínačom FSS-5. Stlačte a podržte 3 sekundy na zapnutie, stlačte a podržte 3 sekundy na vypnutie. Po zapnutí napájania Gemini vykoná samokontrolu. V režime s jedným napájaním zapípa bzučiak raz a v režime s dvoma batériami zaznejú dva pípnutia. Vypínač má funkciu Fail Safe, akékoľvek poškodenie alebo odpojenie nespôsobí vypnutie hlavného tela. Na prepínači sú dvojité LED stavové diódy batérie, ktoré sú synchronizované s indikáciou batérie v tele. Podrobnosti nájdete v predchádzajúcej sekcii.
Servo výstupy:
Gemini dekóduje až 18 PWM kanálov, z ktorých 1-16CH sú proporcionálne kanály a 17CH&18CH zodpovedajú prepínacím kanálom DG1 a DG2. Ak je vstupný zdroj menší ako 18 kanálov, nadbytočné kanály nemajú výstupný signál. Maximálny špičkový prúd každej zásuvky je 5 ampérov a 2,5 ampéra spojito. Nadmerný prúd poškodí päticu. Výstupná obnovovacia frekvencia je synchronizovaná so snímkovou frekvenciou S.BUS. V 18-kanálovom režime FASST/FASSTest(MULTI) je frekvencia približne 70 Hz; v 12-kanálovom režime FASSTest je frekvencia 170 Hz (na tejto frekvencii je možné použiť iba digitálne servo).
HPB (vysokovýkonná zbernica):
Na oboch stranách Gemini sú vybavené dva HPB porty, ktoré majú nasledujúce vlastnosti:
- Každý HPB port má výstupnú kapacitu prúdu 30A.
- Po opätovnom kódovaní dát kanála HPB vyprodukuje signál S.BUS1.
- Môže byť priamo pripojený k servu S.BUS1/S.BUS2 alebo spolupracuje s Dualsky S.HUB MINI.
Indikátor stavu:
V blízkosti výstupnej oblasti sú 3 indikátory, ako je znázornené vpravo. Po zapnutí sú podrobnosti nasledovné:
- Komplexná indikácia signálu Modrý pevný, keď sú signály RX1&RX2 normálne. Zelená pevná fáza, keď došlo k prepínaniu zdroja signálu; Žltá pevná, keď sa jeden signál stratí, alebo v jednom režime prijímača, červená pevná, keď sú dva signály abnormálne súčasne. Spustil sa alarm. Toto kolo neprestáva.
- Indikácia vysokonapäťového výstupu HV Ak je výstupné napätie 6,0V, svetlo je vypnuté; Svieti kontrolka 6,6V alebo 7,4V. Prosím, dávajte pozor na používanie vysokonapäťového serva, prijímača a zariadení, keď je napätie 6,6V alebo 7,4V.
- Indikátor zaťaženia Odráža vnútornú teplotu hostiteľa, spočiatku je svetlo modré, nad 50 stupňov zelené, nad 70 stupňov žlté, nad 80 stupňov červené a spustí bzučiaci alarm.
Regulácia napätia a schopnosť výstupného prúdu:
Ďakujem za technológiu lineárnej regulácie. Gemini poskytuje až 30 ampérov "čistého" prúdu (nízka vlnka a vysoká záťaž) pre diaľkové ovládacie systémy. Výstupné napätie je možné nastaviť na boku tela. Pri rôznych napätiach je schopnosť výstupného prúdu nasledovná: 7,4V - 30A kontinuálny výstup (indikátor HV je zapnutý) 6,6V - 20A kontinuálny výstup (indikátor HV je zapnutý) 6,0V - 15A kontinuálny výstup (indikácia HV je vypnutá)
Dátová telemetria:
Gemini poskytuje prijímaču 3 ampéry a hlavný prijímač RX1 sa môže priamo pripojiť k rôznym senzorom, ak má telemetrickú funkciu. Regulované napätie sa tiež automaticky vracia, nie je potrebné žiadne ďalšie zapojenie. Odporúča sa nastaviť na vysielači alarm spätného napätia na zvýšenie bezpečnosti letu. Napríklad: keď je regulované 7,4V, vysielač môže nastaviť alarm na 7,3V. Keď napätie batérie klesne pod 7,5V, regulované napätie nemôže udržať 7,4V, ale klesá, keď napätie batérie klesá. Počas letu sa spustí alarm vysielača. Indikátory batérie Gemini by mali byť pevne žlté.
Inštalácia:
- Telo Gemini má štyri montážne otvory a je pripevnené skrutkami.
- Keď sa Gemini 3018 používa v prostredí so silnými vibráciami, je potrebné nainštalovať gumové spojky tlmiace nárazy.
- Horné a dolné kryty Gemini sa podieľajú na odvádzaní tepla a nemôžu byť zakryté ani spojené s modelom.
- Spínač je navrhnutý tak, aby uľahčoval upevnenie skrutiek na vonkajšej strane trupu alebo na dosku zariadenia.
- Telo a spínač nie sú vodotesné.
Vyhlásenie:
Ďakujeme veľmi pekne za používanie tohto produktu. Prosím, používajte tento produkt prísne v súlade s manuálom. Nepreberáme žiadnu zodpovednosť vyplývajúcu z použitia tohto produktu alebo nelegálnej úpravy či nesprávnej prevádzky, vrátane, ale nielen, nepriamej škody alebo spoločnej zodpovednosti, maximálne odškodnenie nie je vyššie ako cena samotného produktu. Používaním tohto produktu súhlasíte s podmienkami tohto vyhlásenia.
Záruka:
Záruka na elektronické produkty Dualsky je 12 mesiacov od dátumu predaja. Ak chcete uplatniť nárok počas záručnej doby, okamžite kontaktujte svojho predajcu. Účtenka z pokladne v modelovom obchode môže preukázať, či sú tovary v záruke. Upozorňujeme, že záruka nebude za žiadnych okolností predĺžená. Záručný servis je poskytovaný bezplatne pri akýchkoľvek funkčných chybách, výrobných poruchách alebo materiálových chybách počas záručnej doby. Neprijmeme žiadne ďalšie nároky, napríklad ak je používateľ zodpovedný za náklady na spätné doručenie nepriamo poškodeného tovaru, my uhradíme náklady na vrátenie doručenia používateľovi. Ak nie sú náklady na dopravu predplatené, tovar neprijmeme. Neakceptujeme škody spôsobené dopravou a nenahrádzame stratu dopravy. Odporúčame vám kúpiť si poistenie dopravy a poslať svoje vybavenie do servisného centra. Vašu žiadosť môžeme spracovať, ak sú splnené nasledujúce podmienky:
- Poskytujte účtenky z pokladne
- Správne obsluhujte zariadenie podľa pokynov
- Používajte odporúčané zdroje napájania a príslušenstvo
- Poškodenie nie je spôsobené vodou, opačnou polaritou ani preťažením.
- Prosím, poskytnite stručný a presný popis poruchy, aby sme pomohli problém vyriešiť
V režime DUAL RECEIVER je po strate signálu prítomná aj zvuková signalizácia. Odporúča sa používať prijímače rovnakého typu. Použitie rôznych prijímačov, napr. 6208SB a 6108SB, sa neodporúča, hoci funguje.
Zariadenie môže pracovať iba s jedným prijímačom v režime SINGLE RECEIVER.
POZOR! GEMINI 3018 napája prijímače tým istým napätím, ktoré je nastavené na PWM výstupoch, takže skontrolujte špecifikácie prijímačov, ak môžu pracovať pri danom napätí, pretože hrozí ich poškodenie (najmä pri napájaní HV 7,4V).
GEMINI 3018 má 3 LED indikujúce stav:
- Signál - stav a kvalita signálu z prijímačov
- HV - signalizácia nastavenia výstupného napätia VN, tj 6,6V alebo 7,4V (v prípade nastavenia napätia 6,0V je dióda vypnutá)
- Indikátor zaťaženia - vnútorná teplota: zelená - nad 50 stupňov, žltá - nad 70 stupňov, červená so zvukovým alarmom - nad 80 stupňov
Prenos telemetrických dát - GEMINI poskytuje 3A prijímaču RX1, takže k nemu môžete pripojiť telemetrické senzory, ak daný prijímač poskytuje takéto možnosti.
INŠTALÁCIA: Zariadenie má montážne konzoly pre jednoduchú montáž do modelu. V prípade inštalácie na mieste vystavenom vibráciám sa odporúča namontovať zariadenie pomocou vibračných izolátorov (silenblokov). Keďže celé hliníkové puzdro je povrch, ktorý uvoľňuje teplo, nie je dovolené nič zakrývať ani ničiť. Istič má montážne otvory a musí byť stabilne upevnený na vonkajšej strane trupu alebo v montážnom ráme vrtu. GEMINI 3018 a spínač FSS-5 nie sú vodotesné!
NÁVOD
Technické špecifikácie:
- 2x vstup pre LiPo 7.4V
- prúdová účinnosť: do 30A (lineárne)
- Nadmerné (redundantné) 2 signálne vstupy S.BUS1 / 2
- 18 výstupných kanálov PWM (1 až 16 proporcionálnych, 17/18 prepínaných) a 2 výstupy HPB (pre priame pripojenie servopohonov S.BUS1 / S.BUS2 alebo Mini Dualsky S.HUB)
- maximálne nepretržité zaťaženie jedného výstupu PWM (kanál) je 2,5A (dočasne 5A)
- frekvencia signálu na PWM výstupoch je synchronizovaná s frekvenciou S.BUS; v 18-kanálových režimoch FASST / FASSTest (MULTI) je frekvencia 70Hz; v 12-kanálovom režime FASSTest je frekvencia 170Hz, ktorá určuje použitie iba digitálnych servopohonov
- výstupné napätie nastavené spínačom: 6V, 6,6V, 7,4V
- nepretržitý prúdový výstup zariadenia závisí od nastaveného výstupného napätia a predstavuje: 30A pri 7,4V, 20A pri 6,6V a 15A pri 6,0V
- plné hliníkové puzdro
- rozmery: 74x55x18,3mm (DxŠxV)
- Hmotnosť: 102g (GEMINI 3018 s prepínačom FSS-5 neobsahuje prídavné spojovacie káble, rozbočovače, napájacie zdroje atď.)
- Zahŕňa: elektronický istič Fail Safe Switch 5 (FSS-5) s LED diódami informujúcimi o stave pripojených paketov LiPo, 2x napájací kábel XT60-MPX, 2x kábel JR-JR, skrutky a montážne podložky
POZOR! po ukončení letov odpojte napájanie od regulátora, pretože počas nečinnosti spotrebuje malé množstvo prúdu
Možnosť dokúpiť:
- KABELY JR-JR 22CM (2 ks)
- HUB S.BUS MINI
- KABEL XT60-MPX 250MM
- KABEL XT60-MPX 500MM
|
