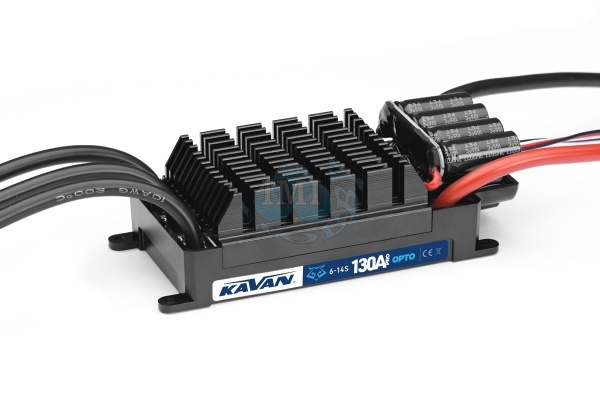

Regulátor striedavý 130A KAVAN PRO 6-12S OPTO HV

Programovateľný striedavý regulátor pre veľké modely lietadiel s vysokým napájacím napätím (HV). Trvalý prúd 130A (špičkový 160A), napájanie 6-14 LiPo článkov, OPTO (galvanicky oddelená riadiaca a výkonová časť elektroniky), hmotnosť 221g, rozmery 110x50x33mm.
Programovateľný mikroprocesorový regulátor pre striedavé motory bez senzorov („brushless, sensorless“) pre rekreačné a športové modely lietadiel s napájaním z akumulátorov LiPo/Li-ion/LiFe. Využíva pokročilú technológiu optimalizovaného riadenia významne zlepšujúcu odozvu plynu a účinnosť riadenia výkonového stupňa. Konštrukcia regulátora kladie zreteľ na vysokú dlhodobú zaťažiteľnosť a odolnosť, aká je vyžadovaná v obrých modeloch pri napájaní z akumulátora s vysokým počtom článkov. Výkonová časť regulátora je galvanicky oddelená od riadiacej elektroniky pre zaistenie vysokej odolnosti voči rušeniu pri vysokých prevádzkových prúdoch a vysokom napájacom napätí. Regulátor nie je vybavený stabilizátorom napájania pre prijímač a servá. Pre ľahké nastavovanie regulátora slúži špeciálna LED programovacia karta KAVAN PRO, ktorá je dodávaná zvlášť.

OPIS A FUNKCIE REGULÁTORA

Regulátor vybavený vysokovýkonným 32-bitovým mikroprocesorom ARM M4 s taktovacou frekvenciou až 72 MHz; je kompatibilný s väčšinou striedavých motorov.
Vhodný pre väčšinu leteckých striedavých motorov s napájaním z akumulátorov 6-14S LiPo/Li-ion/LiFe.
Zvláštny stabilizátor napájania pre mikroprocesor pre veľkú odolnosť proti rušeniu a obmedzeniu rizika straty kontroly.
Technológia optimalizovaného riadenia významne zlepšuje odozvu plynu a účinnosť riadenia výkonového stupňa, znižuje teplotu regulátora.
Galvanicky oddelená výkonová časť pomocou optoelektronického člena.
Režimy rozbehu Normal/Mäkký/Veľmi mäkký sú vhodné pre normálne vrtuľové lietadlá aj modely s dúchadlami.
Jednoduché programovanie a nastavovanie s pomocou vysielača alebo LED programovacej karty KAVAN PRO.
Zvláštny programovací kábel pre pripojenie regulátora k LED programovacej karte umožňuje užívateľovi regulátor programovať kedykoľvek a kdekoľvek (podrobnosti viď návod na obsluhu LED programovacej karty KAVAN PRO).
Rad ochranných funkcií: ochrana pri štarte, tepelná ochrana regulátora, tepelná ochrana kondenzátorov, ochrana proti preťaženiu, nadprúdová ochrana, ochrana pri nenormálnom napájacom napätí a ochrana pri strate riadiaceho signálu účinne predlžuje životnosť regulátora.
Kalibrácia rozsahu plynu pre dokonalé prispôsobenie riadiacemu signálu z vašej RC súpravy.
PROGRAMOVATEĽNÉ FUNKCIE

Typ brzdy: Brzda vypnutá, normálna brzda (s intenzitou brzdenia nastaviteľnou v 7 úrovniach), proporcionálna brzda (ovláda sa ovládačom plynu: 0-20% výchylky ovládača plynu zodpovedá 100-0% brzdy, 20-100% výchylky ovládača zodpovedá 0-100% plynu).
Sila brzdy: Intenzita brzdenia je nastaviteľná od Úrovne 1 po Úroveň 7 pre režim „Normálna brzda“.
Spôsob odpojenia motora: Mäkké vypnutie: Regulátor postupne zníži výkon na 50% plného výkonu počas 3 sekúnd po aktivácii napäťovej ochrany. Tvrdé vypnutie: Motor je okamžite vypnutý.
Počet článkov LiPo: Odporúčame nastavovať ručne pre 100% spoľahlivú funkciu napäťovej ochrany. Regulátor automaticky vypočíta počet článkov pripojeného akumulátora podľa pravidla „3,7 V na článok“, pokiaľ zvolíte automatickú detekciu.
Napäťová ochrana: Prahová úroveň napäťovej ochrany je nastaviteľná v rozmedzí 2,8-3,8 V/článok; ochranu je tiež možné úplne vypnúť.
Rozbeh: Normálny rozbeh (okamžitý rozbeh), Mäkký rozbeh (s pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo menšie dúchadlá), Veľmi mäkký rozbeh (s veľmi pomalým štartom pre motory s veľkými vrtuľami, prevodovkou alebo dúchadla od 90 mm).
Časovanie: Nastaviteľné v rozmedzí 0-30 °.
Zmysel otáčania: V smere hodinových ručičiek/Proti smeru hodinových ručičiek.
DEO voľnobežka: Túto funkciu je možné zapnúť alebo vypnúť; môže priniesť lepšiu linearitu alebo plynulejšiu odozvu plynu.
OCHRANNÉ FUNKCIE REGULÁTORA

Ochrana pri rozbehu: Regulátor počas rozbehu meria otáčky motora. Pokiaľ sa otáčky prestanú zvyšovať alebo ich nárast nie je stabilný, regulátor to vyhodnotí ako nesprávny rozbeh. Pokiaľ je v tomto okamihu plyn na menej ako 15%, regulátor sa automaticky pokúsi o nový reštart motora; ak je plyn na viac ako 15%, musíte ovládač plynu stiahnuť úplne dole pre nové reštartovanie motora.
Tepelná ochrana regulátora: Motor bude „zadrhávať“, pokiaľ teplota regulátora prekročí 110°C, čím signalizuje, že bola aktivovaná tepelná ochrana. Pokiaľ v tej chvíli ovládač plynu stiahnete pod 60%, „zadrhávanie“ zmizne a regulátor bude dodávať výkon zodpovedajúci polohe plynu. Pokiaľ plyn presuniete nad 60%, „zadrhávanie“ sa znovu objaví. Teplota regulátora pri zapínaní nesmie prekročiť 70°C, inak nie je možné motor spustiť.
Ochrana pri strate signálu plynu: Regulátor ihneď vypne motor, pokiaľ signál chýba po dobu 0,25 s, aby sa predišlo ešte väčším škodám a rizikám vyplývajúcim z rýchlo sa otáčajúceho rotora alebo vrtule. Hneď ako je prijatý normálny signál, regulátor obnoví normálnu funkciu.
Ochrana proti preťaženiu: Regulátor vypne motor alebo sa automati

cky reštartuje, keď sa jeho zaťaženie náhle zvýši na veľmi vysokú hodnotu.
Nadprúdová ochrana: Regulátor ihneď vypne motor, pokiaľ špičkový prúdový odber prekročí maximálnu povolenú hodnotu; potom obnoví normálnu funkciu. Ak potom prúdový odber stále prekračuje maximálnu povolenú hodnotu, motor je vypnutý úplne.
POZOR: Servokábel plynu regulátora je dvojžilový (biely + čierny vodič), programovací kábel je trojžilový (biely + červený + čierny vodič). Do prijímača zapájajte iba servokábel plynu.

Tip: Pri vôbec prvom zapnutí regulátora najskôr vykonajte kalibráciu rozsahu plynu podľa návodu. Až potom je možné regulátor používať a nastavovať ďalšie parametre s pomocou vysielača alebo LED programovacej karty KAVAN PRO.

• Použitie Lietadlo,Vrtuľník
• Typ Striedavý
• Trvalý prúd [A] 130
• Max. špičkový prúd [A] 160
• LiXX článkov 6 - 14
• Dĺžka [mm] 110
• Šírka [mm] 50
• Výška [mm] 33
• Hmotnosť [g] 221
• Regulácia Jednosmerná
• Brzda Áno
• Vstup pre senzory Nie
• Programovateľný Áno
