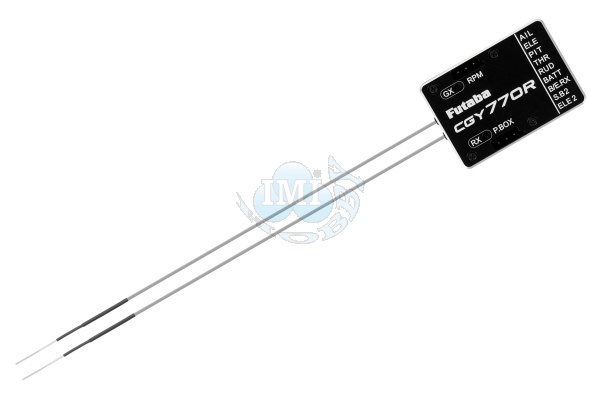

Futaba CGY770R FBL jednotka

Spičková bezpádlová jednotka pre modely vrtuľníkov veľkosti 250-800 s integrovaným T-FHSS prijímačom. Podpora S.BUS2 telemetrických senzorov. GPB-1(i bezdrôtovo) a novo aj cez vysielač Futaba 32MZ, 26SZ. Kovová krabička.
CGY770R je špičková programovateľná bezpádlová (flybarless) riadiaca jednotka pre vrtuľníky veľkostí 250-800 s integrovaným prijímačom FASSTest/T-FHSS a governorom. Špičkové senzory MEMS (Micro Electro Mechanical system), extrémne vysoká rýchlosť spracovania dát a pokročilý PID. všetkých gyroskopických systémov, pokiaľ sa týka rozmerov, hmotnosti a úžitkových vlastností.

FUNKCIE

Trojosé gyro, governor a prijímač v jednej skrinke.
Vysoká rýchlosť a extrémne nízke dopravné oneskorenie regulačnej slučky zaisťuje vyššiu stabilitu.
Malé rozmery a nízka hmotnosť.
Jednoduché nastavovanie a dolaďovanie nastavenia gyra a governora a pomocou programátora GPB-1 (s káblovým pripojením k CGY770R alebo bezdrôtovo s využitím systému učiteľ-žiak s GPB-1 pripojeným ku kompatibilnému vysielaču Futaba) alebo priamo v menu kompatibilného vysielača Futaba (T16IZ, T16)
Nastavovanie je rozdelené na Základné (Basic) a Expertné (Expert) menu.
Aktualizovateľný firmware.
Kompatibilný s S.BUS2.

GYRO/FLYBARLES RIADIACIA JEDNOTKA
Používa pokročilý adaptívny PID regulačný systém.
Súčasné ovládanie 3 osí (klonenie, klopenie, bočenie).
2 voliteľné profily nastavenia pre 3D lietanie a F3C klasické lietanie/makety
-Bočenie (vyrovnávací rotor):
Schopné detekovať uhlovú rýchlosť až do ±1000°/s
Kompatibilné s 1520 µs analógovými (opakovacia frekvencia 70 Hz), 1520 µs digitálnymi (280 Hz), úzkopásmovými 760 µs digitálnymi (560 Hz) a servami s UR režimom (1666 Hz) pre vyrovnávacie rotory.
Voľba priamej väzby umožňuje CGY770R brať počas prevádzky ohľad na iné riadiace funkcie.
Špičkový riadiaci algoritmus zaisťuje konštantnú rýchlosť piruet, presné a plynulé ovládanie bočenia vo všetkých režimoch letu.
-Klonenie, klopenie:
Vyvinuté špeciálne pre flybarless vrtuľníky.
Podporuje typy dosky cykliky H3-120, H3-140, H3-90, H4-00 a H4-45.
Kompatibilný s 1520 µs analógovými (70 Hz), 1520 µs digitálnymi (95, 140 alebo 280 Hz), úzkopásmovými 760 µs digitálnymi (560 Hz) a digitálnymi servami s UR režimom (1666 Hz).

GOVERNOR
Používa pokročilý adaptívny PID regulačný systém.
Vysoká rýchlosť a extrémne nízke dopravné oneskorenie zaisťuje konzistentnejšie a presnejšie fungovanie.
Umožňuje udržiavať konštantné otáčky nosného rotora v rozmedzí 700 až 4000 ot./min.
Kompatibilné s 1520 µs analógovými (70 Hz) a 1520 µs digitálnymi (280 Hz) servami pre ovládanie plynu.
Voľba priamej väzby umožňuje CGY770R brať počas prevádzky ohľad na iné riadiace funkcie. To vedie k presnému riadeniu otáčok nosného rotora.
Voliteľný režim governor alebo obmedzovač otáčok.
Podporuje prevodové pomery od 1,00 do 50,00.
Špičkový riadiaci algoritmus zaisťuje konzistentnejšie riadenie otáčok.
Kompatibilný so snímačom otáčok pre governor GV-1. CGY770R tiež podporuje tuningový senzor otáčok pre montáž do zadného veka motora a fázový senzor pre striedavé motory.

PRIJÍMAČ
Prepínateľné prenosové systémy FASSTest 2,4GHz (18CH alebo 12CH) a T-FHSS 2,4GHz s pomocou - programátora GPB-1.
Vďaka kompatibilite so systémom S.BUS 2 je možné do vysielača odovzdávať napájacie napätie prijímača a údaje doplnkových senzorov pripojených do S.BUS 2 portu prijímača.
Dvojité diverzitné antény.
Prijímač môže pracovať v dvojprijímačovom prenosovom systéme s externým záložným prijímačom FASSTest alebo je interný prijímač možné vypnúť a používať dvojicu externých FASSTest prijímačov s automatickým zálohovaním.

Ďalšie funkcie
Pamäť pre maximálnu hodnotu otáčok.
Časomiera pre meranie celkovej prevádzkovej doby motora.

Kompatibilné servá
Gyro môže pracovať s analógovými aj digitálnymi servami (pre napájanie 4,8 V aj HV do 8,4 V) Voľba typu serva sa vykonáva programovo. a digitálnymi servami s UR režimom (1666 Hz).
Aktualizovateľný firmware
Ak je k dispozícii nová verzia, firmvér CGY770R je možné aktualizovať pomocou USB rozhrania Futaba CIU-3 alebo CIU-2.

Sada gyra obsahuje: riadiacu jednotku CGY770R, prepojovacie káble, upevňovaciu samolepiacu pásku, návod.

Napájanie [V] 3.5 - 8.4
Odber bez serv [mA] 85
Dĺžka [mm] 27
Šírka [mm] 39.2
Výška [mm] 15
Hmotnosť [g] 22.3
